產品介紹

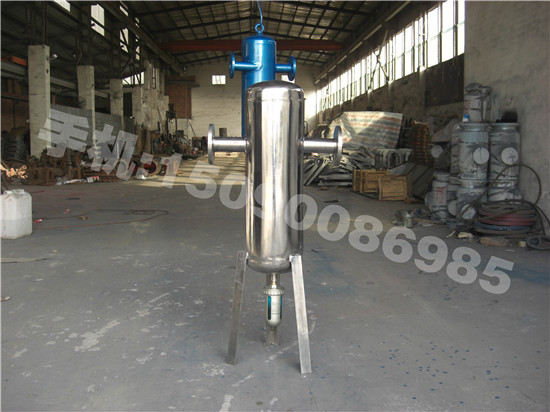

一、不銹鋼旋風式汽水分離器簡介
不銹鋼旋風式汽水分離器俗稱氣液分離器一種鋼制壓力容器,汽水分離器主要用于壓縮空氣、蒸汽、甲烷、煤氣、氫氣、氮氣等各種氣體中除凝結水和雜質顆粒的最簡單的使用設備。
二、不銹鋼旋風式汽水分離器工作原理
通過五級分離—降速、離心、碰撞、變向、凝聚等原理，除去蒸汽中的液態汽、水份、雜質顆料達到凈化的作用。蒸汽在冷卻過程中進入到汽水分離器迫使氣體改變方向，因空間的增大，會大大降低汽體的流動速度，并使汽體沿著閥體中設計的軌道迅速旋轉產生離心力高效的分離出液體顆粒。然后汽體走到閥體底部，再從中間強制管道出來，經內管上特加裝的特氟龍濾材(此濾材水無法通過，只能汽體通過的物理特性)，進行凝結水的再次攔截，使除水效率高達95%以上。
三、不銹鋼旋風式汽水分離器產品特點
優質的特氟龍濾材除水效率高：可除去95%的液態水份。
安裝方便，管道式連接、可懸掛安裝。
免維護、可靠性好。
壽命長:可使用8-10年。
按GB150壓力容器標準制造，安全可靠。
可選配：自動排水器或手動排水器；液位計；不銹鋼材料；高的壓力。
四、不銹鋼旋風式汽水分離器技術改進細節
１、本產品增加了單獨導液管，在蒸汽中含有水份非常大的情況下，會有一部分水份隨蒸汽聚集在換向斜板上，水份會隨著導液管流入集液裝置中。提高了除水效率。
2、本產品在原有強制旋流管上加上了消泡網,使汽體中的水份更容易分離,并附在網上,加裝了集液過濾器，收集到的水不會再被水蒸汽體帶走，更好提高分離效率.
3、在強制旋流管出汽口加裝優質的特氟龍濾材，保證只有汽體可以通過，凝結水無法通過的特點，使除水效率達到95%以上
五、不銹鋼旋風式汽水分離器器技術參數
型號：HY-XLQF200-1.6
流量：300NM³/min
壓力：1.6MPa
工作溫度：≤300℃
腐蝕裕度:1mm
分離效率：95%以上
材料：304
|
型號 |
口徑 |
外形尺寸mm |
處理量m3/min |
排污口尺寸 |
內管 |
配套后冷卻器型號 |
|||
|
E |
F |
G |
H |
||||||
|
HY-QF |
DN50 |
400 |
850 |
159 |
360 |
18 |
自動放水閥 |
HL5/1,6/1, |
|
|
HY-QF |
DN65 |
400 |
870 |
159 |
360 |
18 |
自動放水閥 |
HL10/1 |
|
|
HY-QF |
DN80 |
510 |
900 |
219 |
420 |
42 |
自動放水閥 |
HL13/1,20/1 |
|
|
HY-QF |
DN100 |
580 |
920 |
273 |
480 |
60 |
自動放水閥 |
HL40/1 |
|
|
HY-QF |
DN125 |
580 |
950 |
325 |
585 |
60 |
自動放水閥 |
HL60/1,70/1,80/1 |
|
|
HY-QF |
DN150 |
650 |
990 |
426 |
650 |
120 |
自動放水閥 |
HL100/1 |
|
|
HY-QF |
DN200 |
630 |
1200 |
426 |
630 |
150 |
自動放水閥 |
HL150/1 |
|
|
HY-QF |
DN250 |
770 |
12500 |
478 |
680 |
200 |
自動放水閥 |
325 |
HL200/1 |
|
HY-QF |
DN300 |
840 |
1300 |
630 |
830 |
400 |
自動放水閥 |
HL370/1 |
|
|
HY-QF |
DN400 |
1180 |
1910 |
820 |
1090 |
600 |
自動放水閥 |
HL370/1 |
|
|
HY-QF |
DN450 |
2200 |
920 |
自動放水閥 |
|||||
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
